ZH-DR25

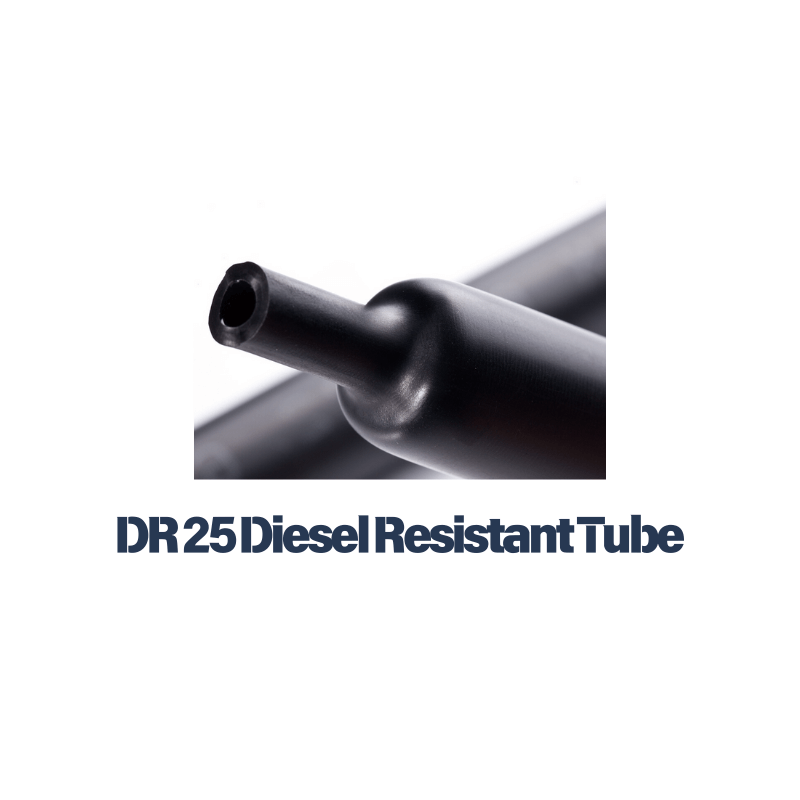

Термоусадочная трубка — аналог Raychem DR-25
Совместимая альтернатива серии DR-25 для защиты кабелей и проводных жгутов в сложных условиях эксплуатации.
Для подбора укажите исходный dash-number, диаметр кабеля или требуемый размер трубки, длину, количество, рабочую температуру и контактные жидкости.
- Подбор по модели DR-25 и размерам.
- Согласование условий эксплуатации и требований проекта.
- Проверка технических документов до заказа.
描述
Термоусадочная трубка DR-25 ZH-DR25 — совместимая альтернатива для профессиональной защиты кабелей и проводных жгутов. Подбор выполняется по исходному part number, диаметрам до и после усадки, длине, количеству, рабочей среде и требованиям проекта. ZH-DR25 не является оригинальной продукцией Raychem; применимость подтверждается по документации согласованной позиции до заказа.
Термоусадочная трубка DR-25: данные для подбора
Запрос «нужна DR-25» часто не содержит информации, достаточной для безопасной замены. Для корректного сопоставления нужна не только серия, но и полный размерный код. Если артикул неизвестен, измерьте максимальный диаметр детали, через которую трубку необходимо надеть, и минимальный диаметр участка, который она должна охватить после усадки.
- Исходная позиция: производитель, серия, полный dash-number или фотография маркировки.
- Размеры: диаметр кабеля, внутренний диаметр трубки до и после усадки, требуемая длина.
- Условия проекта: рабочая температура, контактные жидкости, механические воздействия и способ монтажа.
- Коммерческие данные: количество, формат поставки, желаемый срок и необходимость образца.
- Документы: технический лист, отчёты или подтверждения, которые обязательны для вашего проекта.
Как проверяется совместимая альтернатива
- Сопоставляется исходный номер и назначение кабельного узла.
- Проверяются размеры в состоянии поставки и после полной усадки.
- Уточняются материал, температура, жидкости и требования к монтажу.
- Согласуются технические документы и критерии приёмки.
- При необходимости обсуждается образец для испытаний на стороне заказчика.
Название термоусадочная трубка DR-25 используется как ориентир для поиска и сопоставления. Оно само по себе не подтверждает идентичность материала, соответствие стандарту или пригодность для конкретного оборудования. Любое такое требование должно быть зафиксировано в запросе и проверено по актуальной документации предлагаемой серии.
Что подтверждается перед заказом ZH-DR25
| Параметр | Как проверяется |
|---|---|
| Размер и коэффициент усадки | По таблице выбранной позиции и размерам узла |
| Температурный диапазон | По техническому листу предлагаемой серии |
| Стойкость к жидкостям | По перечню жидкостей проекта и подтверждающим данным |
| Стандарты и испытания | По документам на конкретную позицию, без переноса сертификатов другой марки |
| Упаковка и количество | В коммерческом предложении после уточнения запроса |
Пример запроса для отдела закупок
Чтобы получить сопоставимое предложение без нескольких раундов уточнений, сформулируйте запрос так: «Нужна термоусадочная трубка DR-25 или совместимая альтернатива; исходный номер — …; диаметр кабеля — … мм; трубка должна пройти через деталь диаметром … мм; длина каждого отрезка — … мм; количество — …; рабочая среда — …; требуемые документы — …». Если какой-либо параметр неизвестен, отметьте это прямо — мы укажем, какое измерение или подтверждение требуется.
При серийной закупке также полезно сообщить периодичность заказов и формат упаковки, а при разработке нового узла — цель испытаний образца. Цена без согласованного размера, количества и требований может быть только ориентировочной, поэтому коммерческое предложение готовится после проверки исходных данных.
Трубка DR-25 или формованное изделие

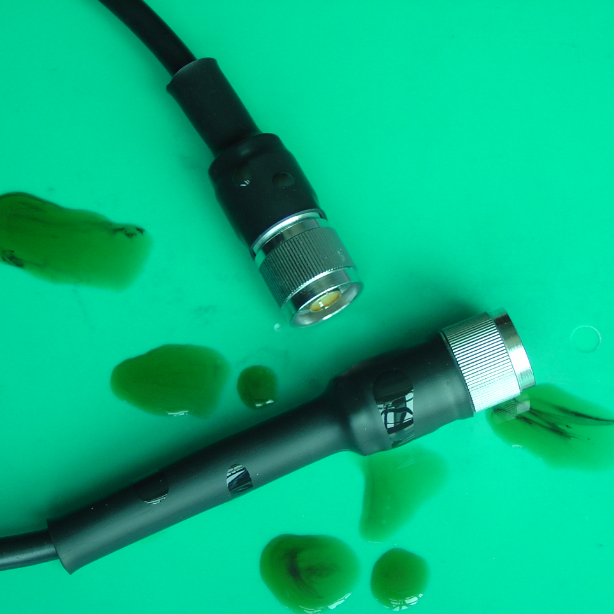

Прямая термоусадочная трубка DR-25 применяется на линейных участках кабеля или жгута. Для задней части разъёма, угла, Y- или T-разветвления может потребоваться формованное термоусаживаемое изделие. Если узел включает трубку, формованную деталь и клей, каждый компонент проверяется отдельно и затем — в составе готовой сборки.

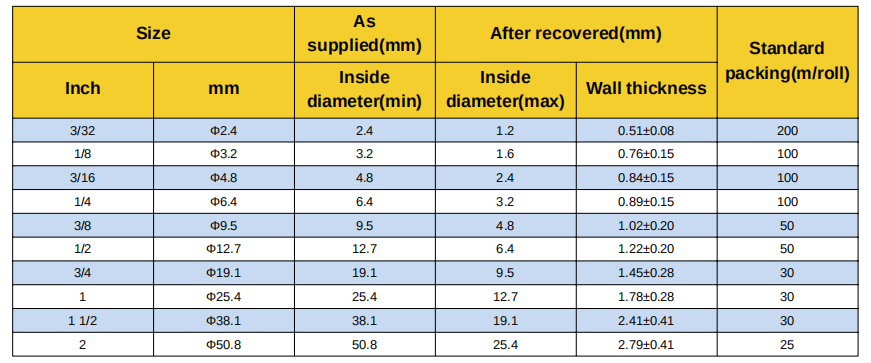

Размеры термоусадочной трубки DR-25
Таблица ниже сохранена как размерный ориентир. Перед заказом запросите актуальную спецификацию выбранной позиции и убедитесь, что трубка проходит через максимальный диаметр детали, а после усадки охватывает минимальный рабочий диаметр с учётом стенки и допусков.
Частые вопросы о ZH-DR25
Можно ли купить ZH-DR25 вместо Raychem DR-25?
Можно запросить совместимую альтернативу, но решение принимается после сопоставления номера, размеров, рабочей среды и обязательных документов. ZH-DR25 не является оригинальным продуктом Raychem.
Какие данные нужны для цены?
Укажите модель или размер, длину, количество, цвет, формат поставки и желаемый срок. Для технического подбора добавьте условия эксплуатации и требования к документам.
Можно ли запросить образец?
Возможность образца проверяется по размеру, доступности и задаче испытаний. Опишите, что именно необходимо подтвердить на готовом кабельном узле.
Где проверить исходный номер Raychem?
Для справки используйте карточку или чертёж из официального каталога TE Connectivity, затем приложите полный номер к запросу TubeBoot.
Запросить цену на термоусадочную трубку DR-25
Отправьте исходный номер, размеры, количество и условия проекта. Мы проверим позицию ZH-DR25 и сообщим, какие параметры требуют дополнительного подтверждения.
