Виды термоусадочных трубок: материалы и применение

Термоусадочная трубка используется для электрической изоляции, маркировки, объединения проводов в жгут и механической защиты отдельных участков кабельной сборки. После нагрева трубка уменьшается в диаметре и облегает подготовленную деталь.

Выбор нельзя делать только по цвету или наружному диаметру. Для корректной спецификации учитывают материал, коэффициент усадки, диаметр до и после усадки, толщину стенки, условия эксплуатации, требования проекта и совместимость с проводом, контактом или разъёмом.

Важно: рабочая температура, стойкость к жидкостям, горючесть и соответствие стандартам зависят от конкретной серии. Эти параметры подтверждаются техническим описанием и согласованной спецификацией, а не общим названием материала.

Основные виды термоусадочных трубок

Ниже показаны основные группы продукции. Изображения сохранены с исходной страницы, а ссылки ведут на соответствующие серии или коммерческие страницы.

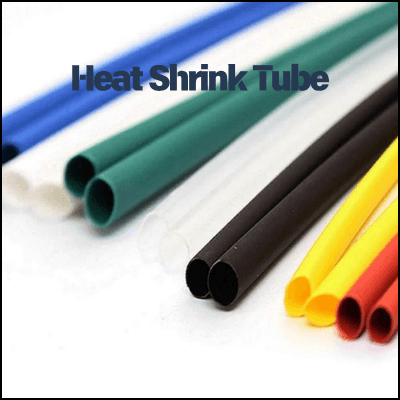

Полиолефиновая трубка ZH-125

Базовый вариант для изоляции, цветовой маркировки и защиты проводов. Конкретную серию выбирают по размерам, стенке и требованиям проекта.

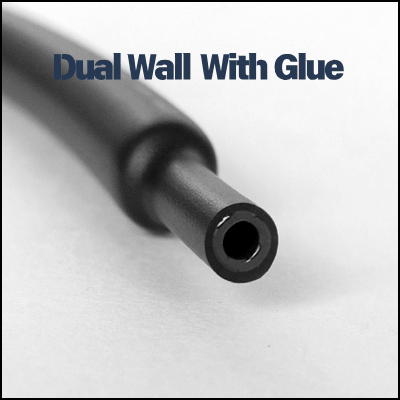

Двустенная трубка с клеем

Внутренний клеевой слой применяют, когда соединению нужна дополнительная герметизация по краям. Требуется проверить совместимость клея с оболочкой кабеля.

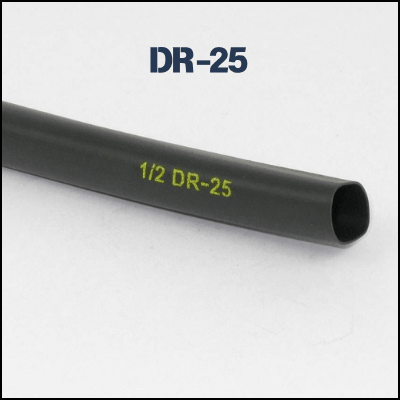

Эластомерная трубка ZH-DR25

Совместимая альтернатива Raychem DR-25 для кабельных жгутов. Соответствие проверяют по исходному номеру, размерам, среде и требованиям конкретного проекта.

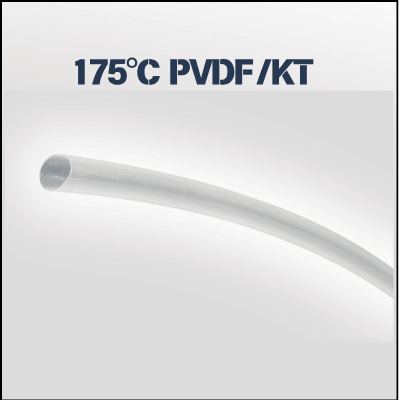

Трубка из PVDF ZH-KT175

Материал для проектов, где важны тонкая стенка и заданные температурные или химические условия. Значения подтверждаются по данным выбранной серии.

Фторполимерная трубка FEP

Рассматривается для специальных условий и задач, где нужны свойства фторполимера. Тип материала, прозрачность и режим установки согласуются отдельно.

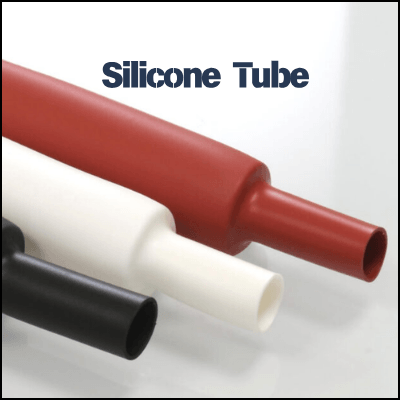

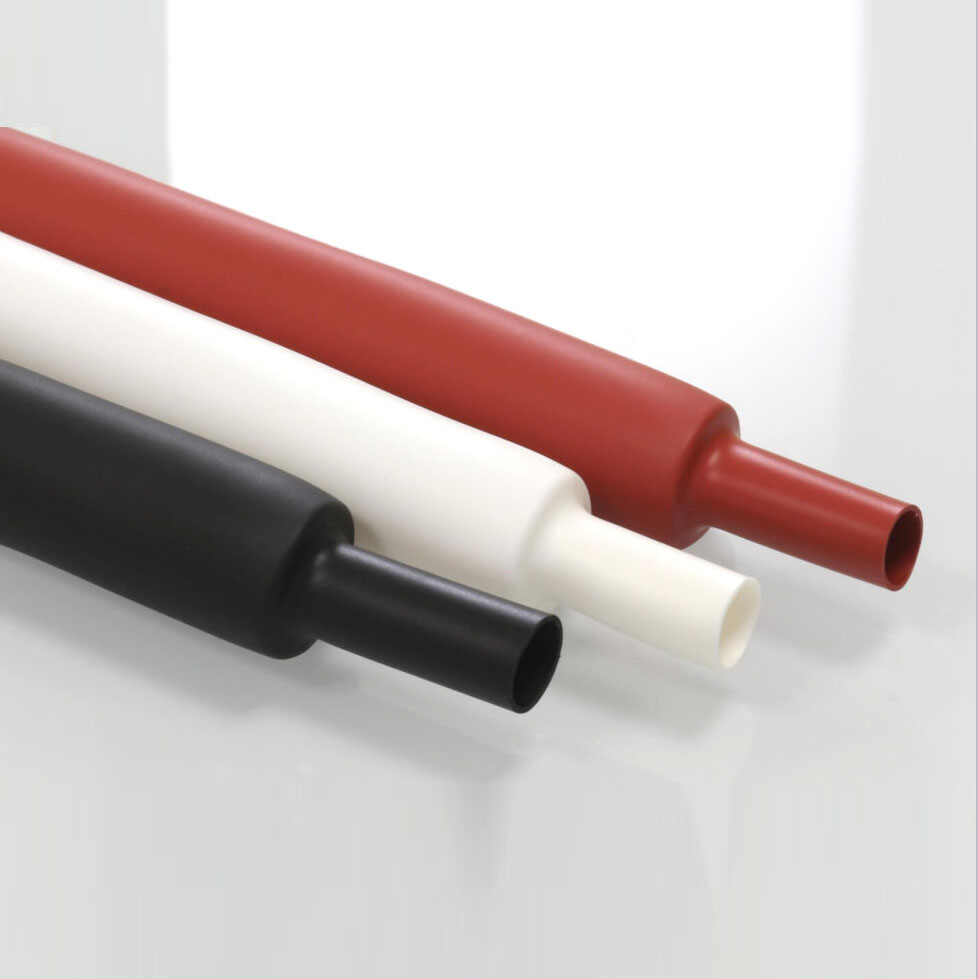

Силиконовая трубка

Применяется в проектах, где после монтажа требуется гибкость. Перед заказом проверяют размеры, рабочую среду и требования к электрической изоляции.

Как материал влияет на выбор

Для отдельного высокотемпературного проекта также доступна страница термоусадочной трубки ZH-PTFE. Число в названии модели само по себе не заменяет согласованную техническую документацию.

Коэффициент усадки и размер

Обозначения 2:1, 3:1 или 4:1 показывают номинальное отношение расширенного диаметра к восстановленному. Больший коэффициент помогает перекрывать более широкий диапазон диаметров и неровные переходы, но не отменяет проверку стенки и посадки.

1. Измерьте максимальный наружный диаметр детали, через которую трубку нужно надеть.
2. Измерьте минимальный диаметр участка, на котором трубка должна зафиксироваться после усадки.
3. Сверьте внутренний диаметр в состоянии поставки и после полной усадки по таблице выбранной серии.
4. Учтите возможную продольную усадку и требуемую длину перекрытия.
5. Для клеевых трубок заложите место для выхода избытка клея и проверьте совместимость поверхностей.

Одностенная или двустенная трубка

• Одностенная: подходит для изоляции, маркировки, объединения проводов и защиты поверхности, когда клеевая герметизация не требуется.
• Двустенная с клеем: применяется, когда внутренний слой должен заполнить зазор и ограничить проникновение влаги по краю соединения.

Наличие клея не гарантирует автоматически конкретный класс защиты. Результат зависит от подготовки поверхности, геометрии, режима нагрева и совместимости материалов; при необходимости узел проверяют испытанием.

Данные для подбора и расчёта цены

Чтобы получить полезное предложение без лишней переписки, отправьте:

• исходный артикул Raychem/TE, другой бренд, BOM или чертёж;
• внутренний диаметр до и после усадки либо размеры кабеля и перехода;
• требуемую длину, толщину стенки, цвет и способ поставки;
• рабочую температуру и перечень жидкостей/сред;
• требуемый стандарт, сертификат или протокол, если он обязателен;
• объём партии, годовую потребность, упаковку и необходимость образца.

Если исходный номер известен, мы можем сопоставить его с серией TubeBoot. Наши изделия являются совместимыми альтернативами и не поставляются как оригинальная продукция TE Connectivity/Raychem.

Трубка и формованное термоусаживаемое изделие — не одно и то же

Трубка защищает прямой участок или простой переход. Для выхода из разъёма, угла, развилки Y/T и многоканального перехода обычно используют заранее сформованное изделие. Ниже сохранены исходные изображения таких форм; подбор выполняется по геометрии и размерам интерфейса.

Угловое изделие 222D/222K

Серия 202A/202K

Вариант геометрии 202A/202K

Формованное изделие для перехода

Y-образное разветвление

T-образное разветвление

Полный обзор форм и требования к подбору смотрите на странице формованных термоусаживаемых изделий — аналогов Raychem boots.

Частые вопросы

Как выбрать диаметр термоусадочной трубки?

Нужны два размера: максимальный диаметр для надевания и минимальный диаметр участка после усадки. Оба значения сверяют с таблицей конкретной серии, учитывая стенку и допуски.

Всегда ли нужен коэффициент 3:1 или 4:1?

Нет. Более высокий коэффициент полезен для большого перепада диаметров, но может быть избыточным для прямого провода. Выбор зависит от геометрии узла.

Когда выбирать трубку с клеем?

Когда необходимо заполнить зазор и усилить герметизацию края. Важно проверить адгезию клея к оболочке и валидировать готовый узел.

Является ли ZH-DR25 оригинальной трубкой Raychem?

Нет. ZH-DR25 — совместимая альтернатива. Эквивалентность для конкретного проекта подтверждается сопоставлением номера, размеров, материалов, среды и обязательных документов.

Можно ли получить подбор по фотографии?

Фотография помогает понять тип изделия, но для предложения всё равно нужны размеры, маркировка, условия работы и количество.
