Паяльная гильза SO63 — ZH-SO63: термоусаживаемое изделие для соединения экрана кабеля с проводом или оплёткой отвода. Альтернативу Raychem подбираем по полному номеру, размерам и конструкции кабеля.
描述

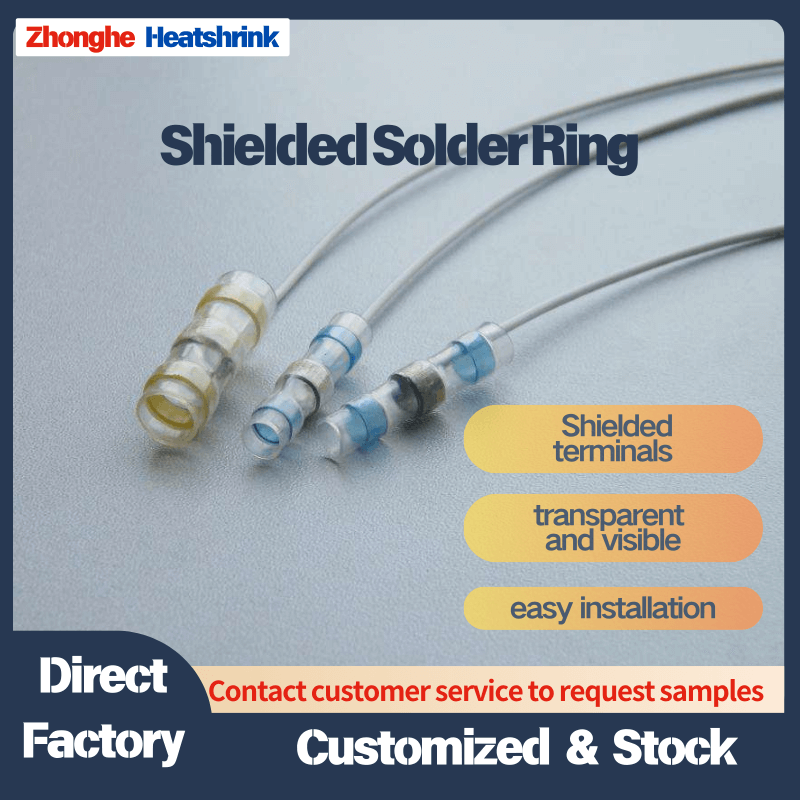

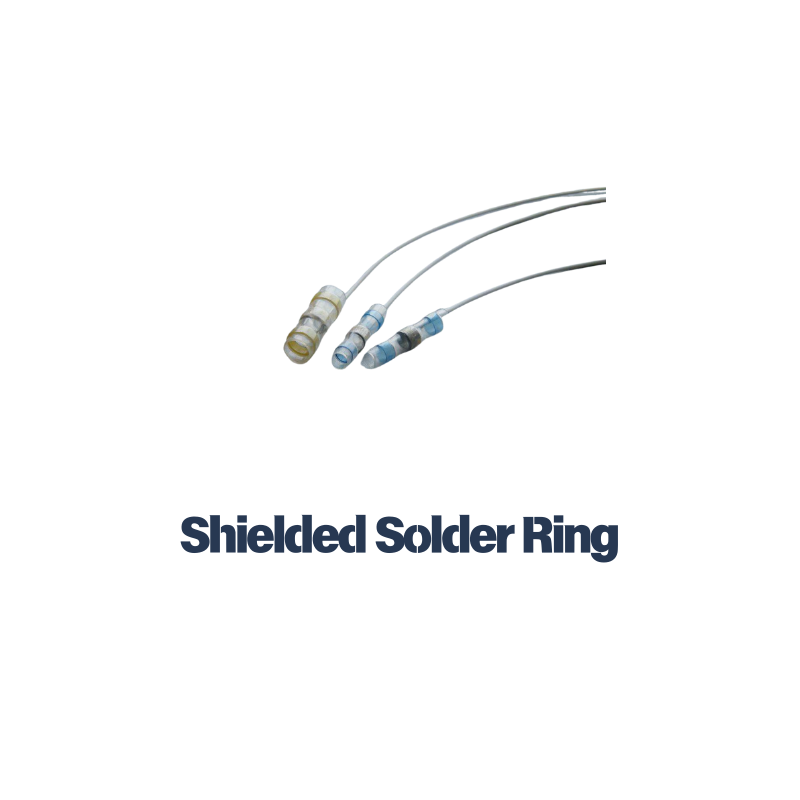

Паяльная гильза SO63 для подключения экрана кабеля
Паяльная гильза SO63 применяется для соединения экрана кабеля с отводящим проводом или оплёткой в согласованной конструкции жгута. TubeBoot ZH-SO63 рассматривается как альтернативное изделие с термоусаживаемой оболочкой и припоем. Подбор начинается с полного исходного номера и размеров кабеля.
ZH-SO63 не является оригинальным изделием TE Connectivity/Raychem. Совместимость, материал оболочки, состав припоя и характеристики выбранной позиции подтверждаются её собственными документами. Название семейства не заменяет проверку.
Назначение и конструкция
Задача изделия — организовать электрическое соединение экрана с отводом в предусмотренном проектом месте. Конструкция такого соединителя сочетает оболочку, припой и, в зависимости от исполнения, герметизирующие элементы и подготовленный отвод. Выбор провода или оплётки должен соответствовать конкретному артикулу.
Общее устройство оригинальных изделий описано в обзоре экранирующих соединителей SolderSleeve от TE. Это справочный источник по технологии, а не подтверждение параметров альтернативы TubeBoot.
Паяльная гильза SO63 не является универсальной заменой любому соединителю проводов. Соединение экрана, сращивание жил и механическая фиксация кабеля решают разные задачи. Пришлите схему узла, если исходное назначение детали неизвестно.
Размеры и данные для подбора
Измерьте диаметр участка установки с учётом экрана и отводящего элемента, а не только диаметр внутренней жилы. Укажите материал и конструкцию экрана, размеры подготовленного участка и требуемую длину отвода. Для оплётки важны её форма и габариты в собранном соединении.

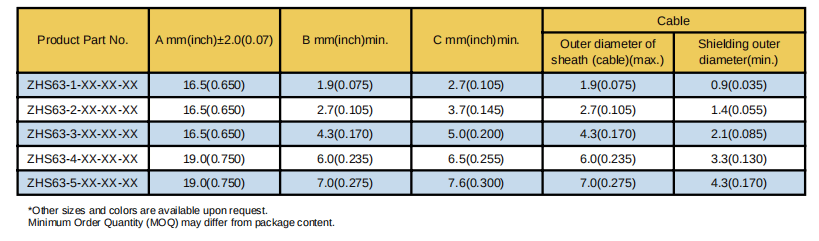

Таблица сохранена из исходной карточки товара. Согласуйте выбранный размер, допуски и материалы по актуальному чертежу конкретной позиции до закупки партии.
| Что включить в заявку | Что это позволяет проверить |
|---|---|
| Полный номер SO63 и производитель | Исходное исполнение, размеры и вариант отвода. |
| Диаметр и конструкция кабеля | Проход до монтажа и посадку оболочки после усадки. |
| Материал и тип экрана | Пригодность соединения и требования к подготовке поверхности. |
| Провод или оплётка отвода | Сечение, длину, изоляцию и расположение в узле. |
| Условия эксплуатации | Температуру, жидкости, вибрацию и требования к изоляции. |
| Количество и документы | Образцы, партию, чертёж, прослеживаемость и критерии приёмки. |
Монтаж и контроль соединения
Паяльная гильза SO63 подбирается вместе с технологией установки. Следуйте инструкции для согласованного изделия и оборудования. Не переносите температуру и время нагрева от другого типоразмера: кабель, припой и оболочка могут требовать иного режима.
Перед серийным применением проверьте образец на реальном кабеле. Оцените положение отвода, качество соединения с экраном, состояние оболочки и результаты предусмотренных проектом электрических и механических проверок. Внешняя усадка оболочки сама по себе не подтверждает качество пайки.
Требования к экранированию относятся к собранной системе. Одна гильза не гарантирует показатели электромагнитной совместимости всего жгута. Длина отвода, расположение соединения и способ подключения определяются конструкцией оборудования.
Как запросить цену, образец и документы
Чтобы запросить изделие «паяльная гильза SO63», отправьте исходный артикул, чертёж или фотографию узла и заполненные параметры кабеля. Укажите количество для испытания, планируемую партию, страну и город доставки, желаемый срок.
Пример заявки: «Нужен аналог SO63…, кабель … мм, экран …, отвод … мм² / … AWG, длина … мм; образцы … шт.; партия … шт.; требуются чертёж и документы …». Цена, наличие, срок и состав поставки подтверждаются в коммерческом предложении.
Если проект требует определённого стандарта, укажите точное обозначение и нужный документ. Мы не заявляем автоматическое соответствие альтернативы стандартам оригинального Raychem. Для допуска в ответственное изделие необходима проверка вашей технической службой.
Вопросы о замене SO63
Во всех вариантах установлен один и тот же отвод?
Нет. Конструкция и размеры зависят от полного номера. Укажите, нужен ли провод или оплётка и какие параметры отвода предусмотрены проектом.
Паяльная гильза SO63 заменяет любую термоусадочную трубку?
Нет. Обычная трубка обеспечивает оболочку, а гильза с припоем выполняет задачу соединения. Для внешней защиты жгута отдельно подбирается трубка — аналог DR-25.
Как проверить замену до закупки?
Сопоставьте чертежи и материалы, согласуйте монтажную инструкцию и испытайте образец на своём кабеле. Полное совпадение короткого названия серии недостаточно.
Можно ли подобрать остальные компоненты жгута?
Да, отправьте перечень позиций вместе с запросом. Для разветвления доступны формованные детали 462A; другие компоненты смотрите в каталоге TubeBoot.
