Термоусаживаемый разветвитель 462A, 1 на 3 — ZH-C148: формованная деталь для разделения основного жгута на три кабельные ветви. Альтернативу Raychem подбираем по полному номеру и размерам всех выходов.
描述

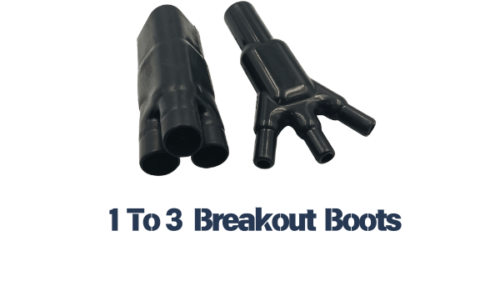

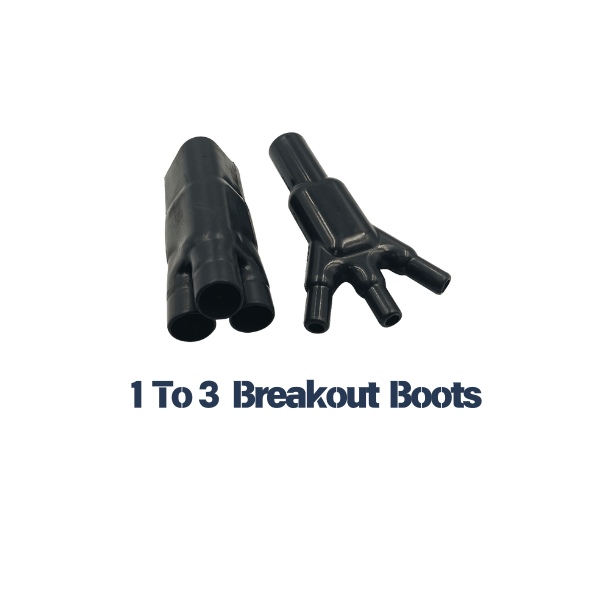

Термоусаживаемый разветвитель 462A — один вход и три выхода
Термоусаживаемый разветвитель 462A предназначен для оформления места, где основной кабельный жгут разделяется на три ветви. TubeBoot ZH-C148 рассматривается как альтернативное формованное изделие с геометрией «1 на 3». Всего у такой детали четыре отверстия: одно входное и три выходных.
ZH-C148 не является оригинальной продукцией TE Connectivity/Raychem. Взаимозаменяемость проверяется по полному артикулу, чертежу, диаметрам и материалу, а не только по обозначению семейства.

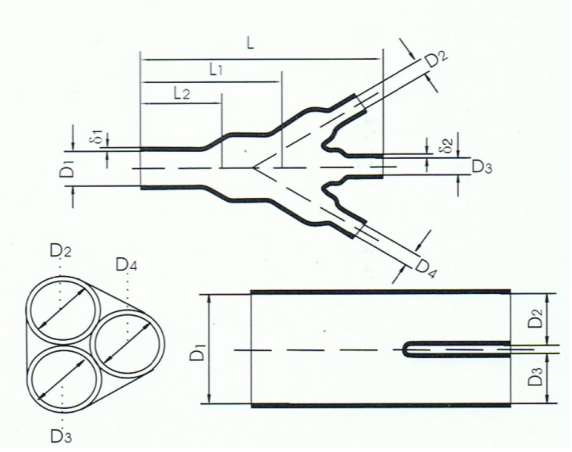

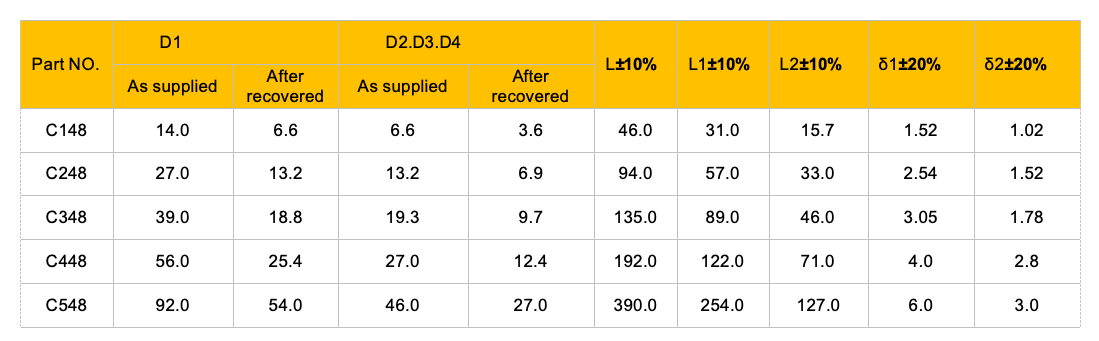

Схема и размеры разветвления
Для выбора нужны наружный диаметр общего жгута и отдельные диаметры каждой отходящей ветви. Если пучок имеет овальную или неравномерную форму, сообщите обе оси и приложите фотографию. Проверьте также длину корпуса, расстояния между выходами и необходимую длину перекрытия с оболочкой.
Размерные изображения восстановлены из исходной карточки. Используйте их для обозначения нужных размеров в запросе; окончательные допуски и исполнение фиксируются в согласованном чертеже. Одинаковый внешний вид двух деталей не доказывает одинаковую посадку после усадки.
Как подобрать термоусаживаемый разветвитель 462A
Разделите требования на геометрию, материал и сборку. В официальной карточке TE 462A011-25-0 приведено конкретное исполнение оригинала. Его характеристики нельзя автоматически приписывать альтернативе ZH-C148 или другому суффиксу серии.
| Что указать | Что проверить перед заказом |
|---|---|
| Полный исходный артикул | Типоразмер, код материала и клеевое исполнение. |
| Основной жгут | Диаметр до установки детали и фактическую форму пучка. |
| Ветви 1, 2 и 3 | Диаметр каждой ветви отдельно, а не их среднее значение. |
| Геометрия монтажа | Направление выхода, расстояния, длину перекрытия и место для нагрева. |
| Условия эксплуатации | Температуру, жидкости, вибрацию и требования к защите узла. |
| Документация и партия | Чертёж, образец, количество, маркировку и требования приёмки. |
Если одна ветвь заметно тоньше остальных, это нужно указать заранее. Нельзя считать, что один типоразмер одинаково подходит любому набору кабелей. Для общего алгоритма используйте руководство по размерам формованных изделий.
Материал и требования к собранному узлу
Термоусаживаемый разветвитель 462A не задаёт единственный материал для всех исполнений. Укажите температуру работы, контакт с маслами, топливом, влагой или очистителями. Стойкость должна подтверждаться для выбранной позиции и условий воздействия.
Клей, подготовка поверхности и режим усадки влияют на результат сборки. Если требуется герметизация, задайте критерий проверки узла и совместимость с оболочкой кабеля. Мы не приравниваем наличие клеевого слоя к подтверждённому классу защиты готового соединения.
При совместном применении с трубкой согласуйте размеры перекрытия и материалы обеих деталей. Для подбора защитной оболочки жгута изучите аналог DR-25 для кабельных жгутов. Сертификация оригинального компонента не переносится на альтернативный комплект.
Как запросить цену и образец ZH-C148
Чтобы запросить термоусаживаемый разветвитель 462A, отправьте полный исходный номер либо заполненные размеры всех четырёх отверстий. Добавьте количество образцов, объём партии, страну и город доставки, требуемый срок и комплект документов.
Пример: «Нужен аналог 462A…, основной жгут … мм; ветви … / … / … мм; длина перекрытия … мм; материал …; клей …; партия … шт.; чертёж и фото приложены». Наличие, цена, условия оплаты и доставка подтверждаются в коммерческом предложении.
До серийной закупки проверьте образец на реальном жгуте: возможность установки, посадку выходов и отсутствие нежелательной деформации проводов. Для ответственного применения согласуйте программу испытаний со своей технической службой.
Частые вопросы
«1 на 3» — это три или четыре отверстия?
Это один общий вход и три отходящих выхода, всего четыре отверстия. Такая запись не означает четыре выходящие ветви.
Подойдёт ли 462A для трёх кабелей разного диаметра?
Это определяется чертежом конкретного исполнения. Укажите каждый диаметр отдельно; без этих данных подбор неполон.
Можно ли заменить изделие Raychem без проверки?
Нет. Термоусаживаемый разветвитель 462A сопоставляется с альтернативой по геометрии, материалу, клею и требованиям проекта. Образец помогает проверить сборку до заказа партии.
Где подобрать другие формы?
Для одиночного углового выхода смотрите кожух 222K 90°. Для прямого перехода доступен кожух 202K. Сравнение форм находится в каталоге формованных термоусаживаемых изделий.
