Термоусаживаемый кожух 202K — ZH-ZI021: прямое формованное изделие с буртиком для перехода от адаптера разъёма к кабелю. Альтернативу Raychem подбираем по полному номеру, размерам, материалу и клею.
描述
Термоусаживаемый кожух 202K — описание ZH-ZI021

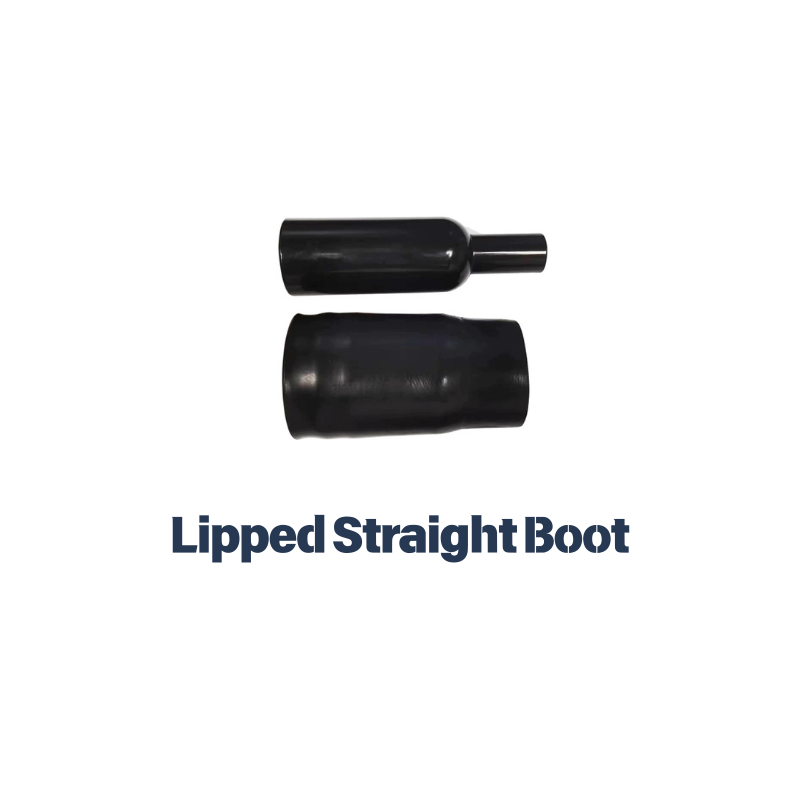

Термоусаживаемый кожух 202K относится к семейству прямых формованных деталей с буртиком. Модель TubeBoot ZH-ZI021 можно рассматривать как альтернативный вариант для проектов, в которых исходно указан Raychem 202K.
ZH-ZI021 не является оригинальным изделием TE Connectivity/Raychem. Окончательная взаимозаменяемость подтверждается по полному исходному артикулу, чертежу, размерам, материалу, клею и условиям эксплуатации.
Размеры и выбор по чертежу
В обозначении 202K встречаются разные размерные исполнения. Для выбора нельзя использовать только название семейства: необходимо сопоставить размеры посадки на адаптер, диаметр кабеля, длину и контрольные размеры конкретного полного номера.

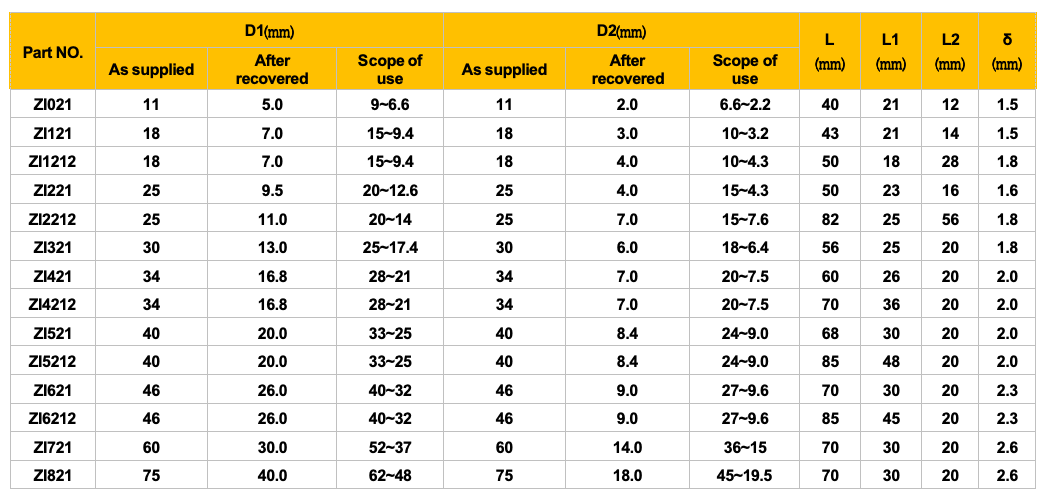

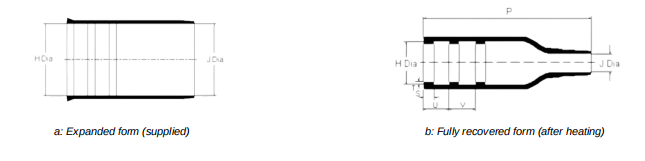

Схема и размерная таблица помогают определить контрольные точки. Перед заказом запросите актуальный чертёж выбранного исполнения ZH-ZI021; общая иллюстрация не подтверждает взаимозаменяемость полного артикула.
Назначение и ограничения прямого кожуха с буртиком
Такая форма применяется для прямого перехода от круглой задней части разъёма, адаптера или корпуса к кабелю либо жгуту. Буртик участвует в посадке детали на сопрягаемый элемент, а хвостовая часть охватывает кабель после усадки.
Способность собранного узла обеспечивать герметизацию, разгрузку натяжения, стойкость к жидкостям или заданной температуре зависит от материала, клея, посадочных размеров и технологии монтажа. Обозначение 202K не задаёт один универсальный материал или температурный диапазон для всех исполнений.
Как подобрать ZH-ZI021 вместо серии Raychem 202K
| Что предоставить | Что необходимо проверить |
|---|---|
| Полный исходный номер 202K | Размерное исполнение, код материала и наличие клеевого покрытия. |
| Чертёж или техническая спецификация | Посадочные диаметры, длину и критические размеры. |
| Диаметр адаптера и кабеля | Посадку до усадки и охват после усадки. |
| Материал и рабочая среда | Температуру, контакт с жидкостями, гибкость и требования проекта. |
| Клей или герметик | Требуется ли внутреннее клеевое покрытие и какой тип допустим. |
| Количество и документы | Стоимость, срок, образец и комплект документов. |
Если полного номера нет, пришлите фотографию узла и известные размеры. Дополнительные пояснения доступны в руководстве по выбору формованных термоусаживаемых изделий и руководстве по размерам.
Материал, клей и условия эксплуатации
Когда выбирают термоусаживаемый кожух 202K, необходимо уточнить код материала и клея: внутри семейства встречаются разные исполнения. В заявке укажите минимальную и максимальную температуру, возможный контакт с топливом, маслами, водой или очищающими жидкостями, требования по горючести и перечень необходимых документов.
TubeBoot подтверждает параметры для согласованного исполнения ZH-ZI021. Сертификация или соответствие оригинального изделия не означает автоматического соответствия альтернативы. Для ответственного применения рекомендуется проверить образец на реальном адаптере и кабеле до утверждения партии.
Что указать в запросе цены
- производителя и полный номер исходного изделия;
- чертёж, техническая спецификация или понятную фотографию узла;
- диаметры адаптера и кабеля, а также критические размеры;
- материал, цвет, клей и условия эксплуатации;
- количество образцов и планируемый объём партии;
- необходимые документы и требуемый срок поставки.
Чтобы заказать термоусаживаемый кожух 202K, подготовьте запрос. Пример: «Нужен аналог Raychem 202K, полный номер …, диаметр адаптера … мм, кабель … мм, материал/температура …, клей …, количество … шт., чертёж приложен».
Вопросы и ответы по 202K
Что означает обозначение 202K?
202K относится к семейству прямых формованных термоусаживаемых кожухов с буртиком. Полный артикул содержит дополнительные обозначения размера, материала и, в некоторых исполнениях, клея.
Можно ли заменить Raychem 202K моделью ZH-ZI021?
ZH-ZI021 можно рассматривать как альтернативу после сопоставления полного артикула, чертежа, диаметров, материала, клея и рабочей среды. Автоматическая взаимозаменяемость для всех исполнений не заявляется.
Какие размеры нужны для подбора?
Нужны размеры посадки на адаптер, диаметр кабеля, требуемая длина и критические размеры до и после усадки. Лучший исходный документ — чертёж конкретного полного номера.
Нужен ли термоусаживаемый кожух 202K с клеем?
Нет. Требование зависит от конструкции узла и полного артикула. В запросе укажите, нужен ли предварительно нанесённый клей или отдельный герметик.
Можно ли запросить образец и технические документы?
Да. Укажите количество образцов и перечень требуемых документов. Доступность, срок и состав документов подтверждаются для выбранного исполнения до заказа.
Справка по исходному семейству: официальная карточка TE Connectivity — прямой кожух 202K. Характеристики оригинального изделия не переносятся автоматически на ZH-ZI021.
Посмотрите другие формованные термоусаживаемые кожухи или отправьте запрос на подбор ZH-ZI021.
