Термоусаживаемый кожух 222K — угловой переход 90°

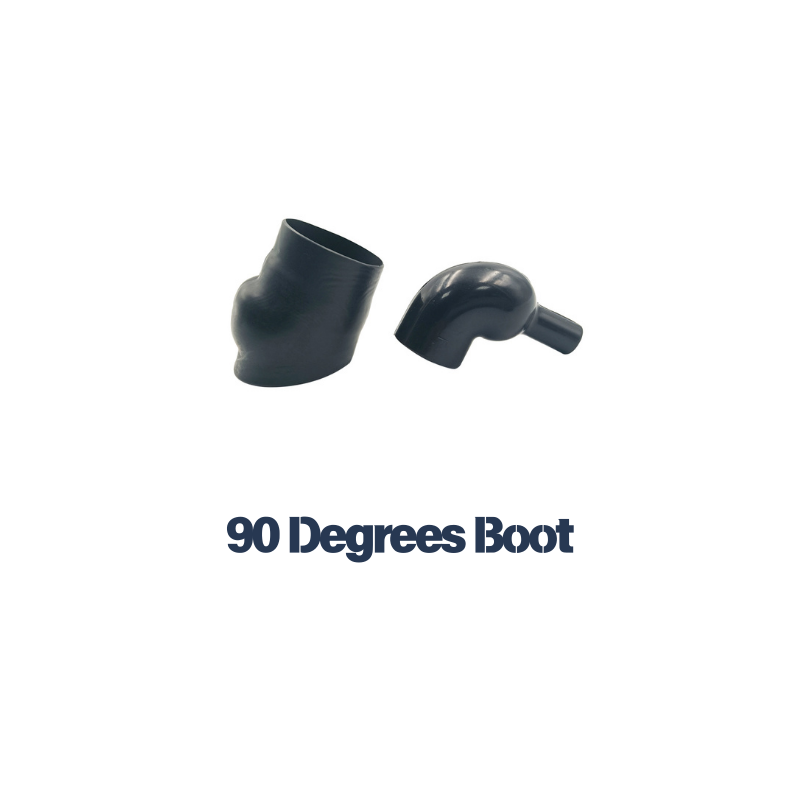

Термоусаживаемый кожух 222K выбирают для выхода кабеля под прямым углом к адаптеру разъёма. TubeBoot ZH-W129 рассматривается как альтернативное формованное изделие для такой геометрии. Буртик и размеры посадки необходимо согласовать с конкретным сопрягаемым узлом.
ZH-W129 не является оригинальным изделием TE Connectivity/Raychem. Совпадение семейства 222K само по себе не подтверждает взаимозаменяемость: нужны полный артикул, чертёж и требования проекта.
Размеры и монтажное пространство
Для углового перехода важны не только диаметры. Проверьте длину обеих частей, радиус поворота, положение буртика и свободное пространство рядом с корпусом. Деталь должна надеваться на узел до усадки и охватывать кабель после неё, не вынуждая перегибать жилы.

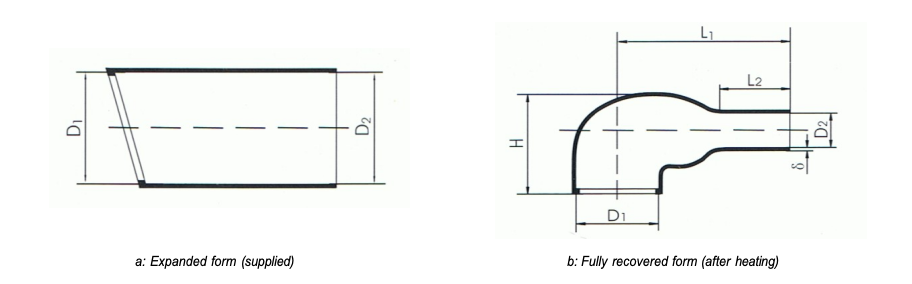

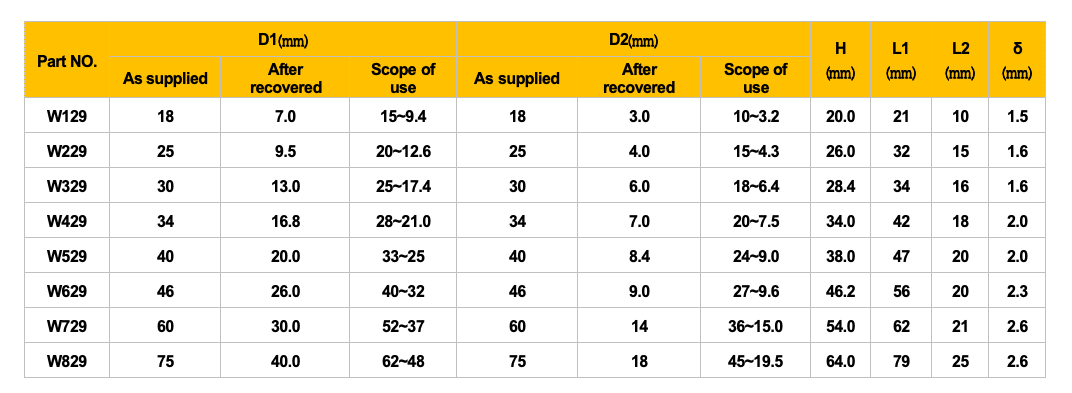

Схема и таблица из исходной карточки помогают сопоставить обозначения размеров. Размер, материал и допуски заказываемой позиции подтверждаются отдельным согласованным чертежом; иллюстрация не заменяет спецификацию полного артикула.
Как подобрать термоусаживаемый кожух 222K
Пришлите полный исходный номер, например номер с обозначением размера, материала и клея. Нельзя выбирать замену только по первым четырём символам. В качестве справочного примера карточка TE 222K132-25-0 описывает конкретное оригинальное исполнение, а не все варианты TubeBoot.
| Исходные данные | Зачем они нужны |
|---|---|
| Полный номер и чертёж | Определить геометрию, материал и исполнение исходного изделия. |
| Наружный диаметр адаптера | Проверить посадочную часть, буртик и проход до усадки. |
| Диаметр кабеля или жгута | Проверить охват хвостовой части и фактическую форму пучка. |
| Пространство за разъёмом | Проверить поворот на 90° и отсутствие контакта с соседними деталями. |
| Материал, клей, рабочая среда | Согласовать ограничения применения и технологию монтажа. |
| Количество и документы | Подготовить предложение, состав поставки и условия проверки образца. |
Если чертежа нет, отправьте фотографию с линейкой и размеры адаптера и кабеля. Фотография поможет начать подбор, но перед заказом критические размеры всё равно необходимо подтвердить. Для прямого выхода сравните прямой кожух 202K с буртиком.
Материал и клеевой слой
Термоусаживаемый кожух 222K встречается в разных материальных исполнениях. Рабочую температуру, устойчивость к топливу или маслу, гибкость и требования по горючести нельзя переносить с одного варианта на другой без документации. Укажите конкретные жидкости, длительность воздействия и условия работы узла.
Клеевой слой также согласуется отдельно. Для некоторых исходных номеров предусматривается предварительно нанесённый клей, для других — отдельный клеевой материал. Выбор влияет на технологию установки и требования к поверхности. Наличие буртика не означает автоматической герметичности собранного соединения.
Запрос цены, образца и поставки
Чтобы запросить термоусаживаемый кожух 222K, укажите количество для опытной сборки и предполагаемый размер серийной партии. Добавьте город и страну доставки, желаемый срок и перечень необходимых документов. Наличие, стоимость и срок подтверждаются в предложении, а не предполагаются по карточке.
Пример запроса: «Нужен аналог 222K…, адаптер … мм, кабель … мм, свободное пространство … мм; материал …, клей …; образцы … шт., партия … шт.; доставка …; чертёж приложен». Такой запрос позволяет избежать подбора по одному внешнему сходству.
Сначала согласуйте чертёж и выбранное исполнение, затем проверьте образец на реальном узле. Для ответственных применений предусмотрите собственную приёмку. Документы оригинального Raychem не являются подтверждением характеристик альтернативного изделия.
Вопросы закупщика
Чем 222K отличается от прямого 202K?
У 222K выход кабеля расположен под углом 90°. Прямой 202K предназначен для соосного перехода. Выбирайте форму по компоновке узла, а не только по диаметру кабеля.
Можно ли заказать только по названию «222K»?
Для окончательного заказа этого недостаточно. Нужны полный номер или согласованный чертёж, параметры материала, клея и партии.
Гарантируется ли совместимость с любым изделием Raychem?
Нет. Термоусаживаемый кожух 222K и ZH-W129 сопоставляются для конкретного исполнения. Совместимость подтверждается проверкой документации и образца.
Что выбрать для разветвления жгута?
Угловой кожух меняет направление одного кабеля. Для разделения на три ветви изучите термоусаживаемый разветвитель 462A. Все формы собраны в каталоге формованных термоусаживаемых изделий.
