Как квалифицировать поставщика термоусадочной трубки DR-25 для авиационных и оборонных кабельных жгутов

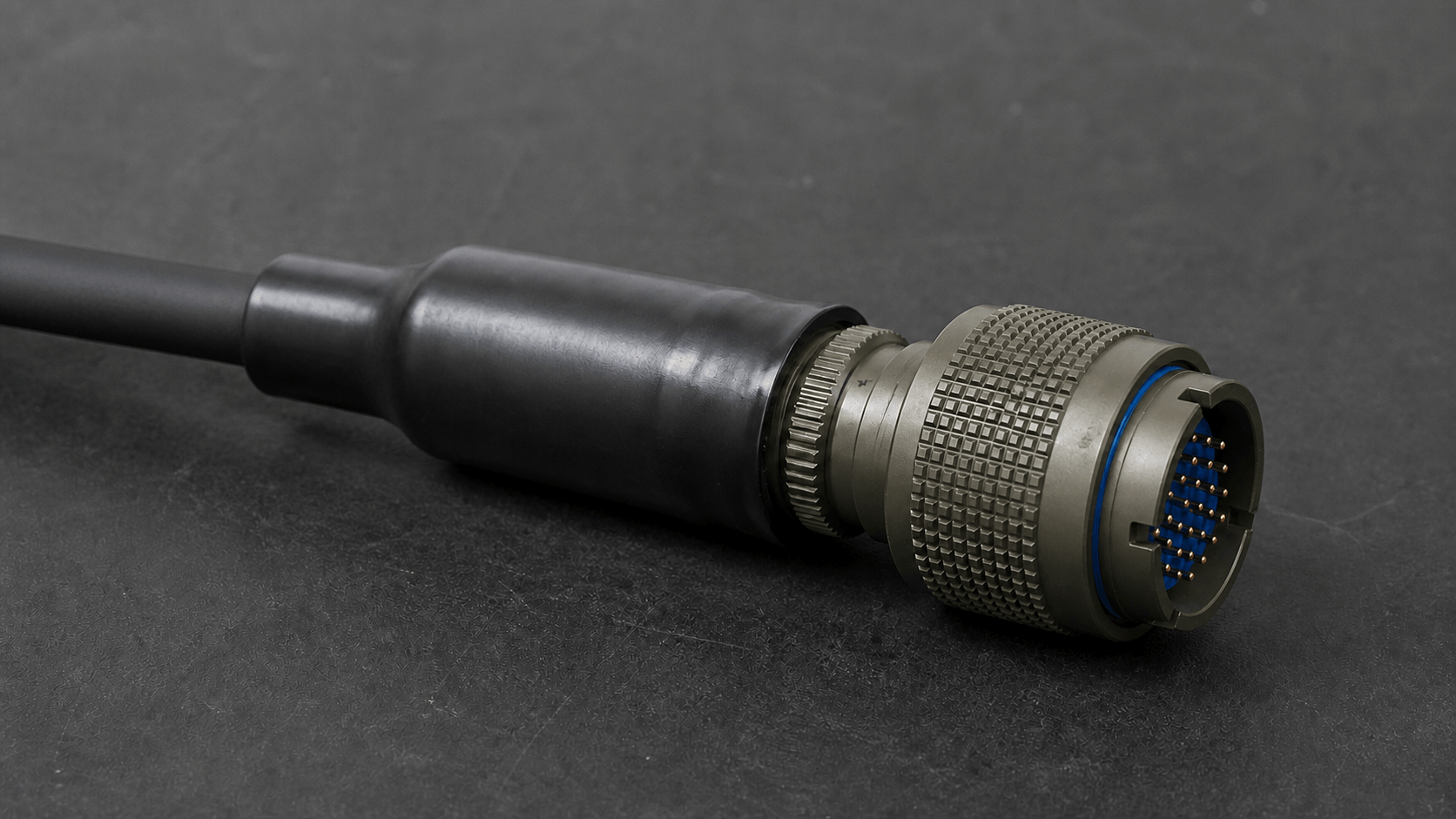

Фотореалистичная инженерная визуализация, выполненная по геометрии разъёма D38999/26WB35PN, адаптера под термоусадочный кожух M85049/69-11W и прямого кожуха с буртиком 202K132-25-0. До выпуска конструкторской документации проверьте выбранные разъём, адаптер, кожух и размеры кабеля по действующим чертежам.

Поставщик термоусадочной трубки DR-25 для авиационного или оборонного жгута должен пройти не только сравнение диапазона температур и коэффициента усадки. Закупщик сначала должен определить действующий чертёж и маршрут одобрения, а затем проверить размеры после усадки, материал, протоколы испытаний, прослеживаемость партии и работу материала на реальной кабельной сборке.

Короткий ответ: сначала квалифицируйте требование, а уже потом поставщика. Зафиксируйте исходный номер детали или эксплуатационную спецификацию; уточните, обязателен ли источник из Qualified Products Database (QPD); сравнивайте контролируемые размеры и методы испытаний, а не рекламные формулировки; связывайте доказательства с предлагаемым материалом и партией; до одобрения проведите документированную установку образца.

Терминология: DR-25 — название семейства продукции TE Connectivity/Raychem. В этой статье трубка типа DR-25 означает продукт другого производителя, предлагаемый для аналогичной защиты жгута. Функциональную альтернативу нельзя выдавать за оригинальную Raychem DR-25.

Сначала определите маршрут одобрения

Слово «эквивалент» может описывать совершенно разные закупочные ситуации. Выберите маршрут до запроса образцов.

SAE указывает AS23053/16 как действующий детальный стандарт, подтверждённый в январе 2022 года. Более ранняя запись AMSDTL23053/16B у SAE отмечена как отменённая.[1][2] Старое обозначение всё ещё может встречаться в чертежах или перечнях разрешённых деталей, поэтому закупщик не должен молча менять требование. Уточните у ответственного инженера или специалиста по качеству, какие обозначение и редакция действуют для заказа.

Американское агентство Defense Logistics Agency сообщает, что QPL-AS23053 был преобразован в электронный перечень QPD.[3] Это важная граница: поставщик может предоставить полезные данные о характеристиках, не являясь источником из QPD, но такие данные не заменяют обязательную запись QPD/QPL.

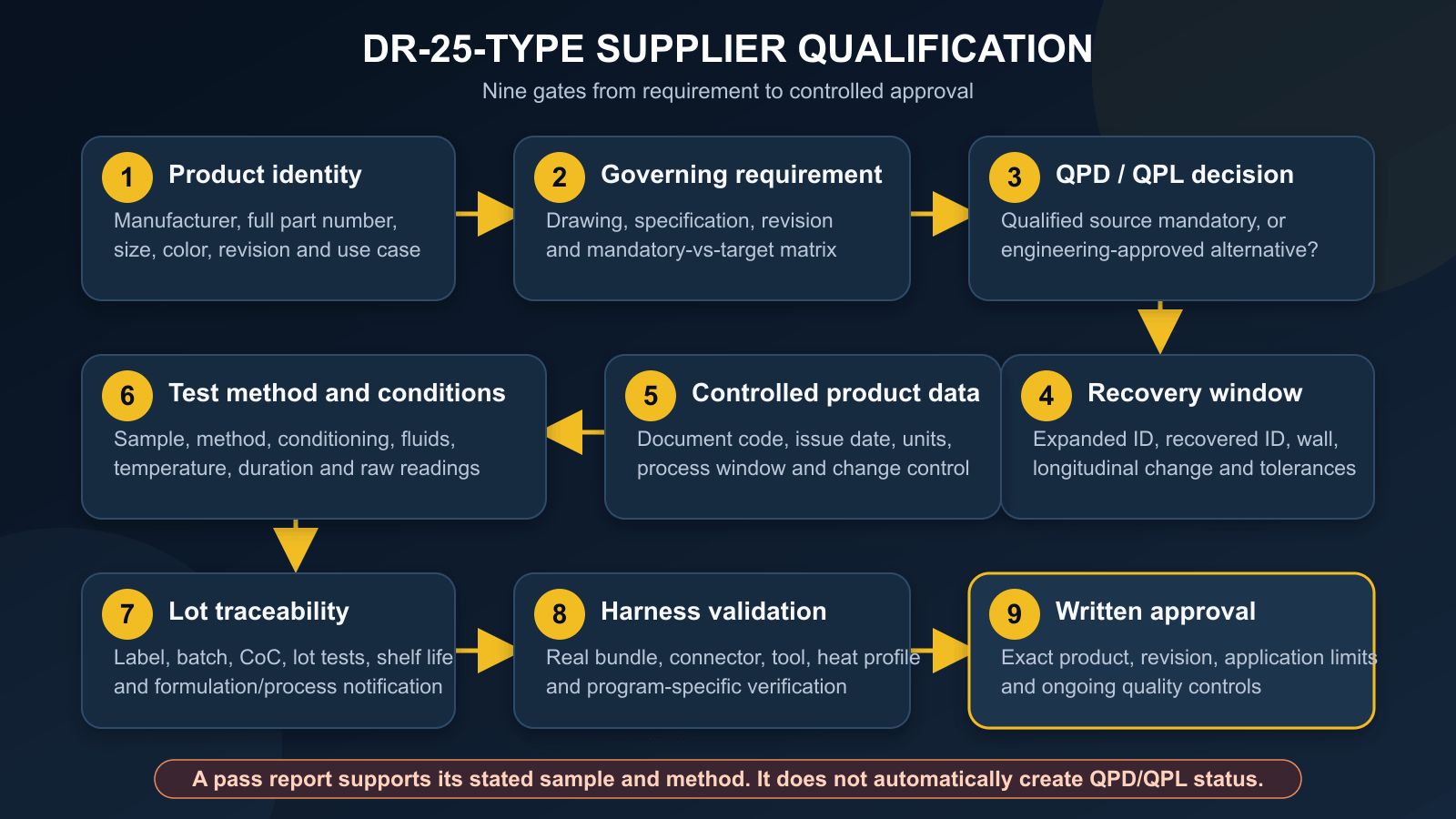

Как квалифицировать поставщика термоусадочной трубки DR-25: контрольный список из 9 пунктов

Проходите девять этапов последовательно. Положительный протокол подтверждает указанные в нём образец, метод и условия; он автоматически не подтверждает статус QPD/QPL.

1. Зафиксируйте идентичность продукта

Запишите, что именно закупается:

• исходный изготовитель и полный номер детали, если он предусмотрен;
• предлагаемого изготовителя-альтернативу, семейство продукта, размер, цвет, упаковку и редакцию документа;
• ссылку на чертёж, BOM, перечень разрешённых деталей или спецификацию заказчика;
• является ли альтернатива временной, предназначенной только для MRO, вторым источником или разрешённой для серийного производства.

Избегайте описания вроде «чёрная DR25, 1/2 дюйма». В нём нет изготовителя, толщины после усадки, применимой спецификации, редакции документа, требований к упаковке и статуса одобрения.

2. Подтвердите действующий стандарт и редакцию

В контролируемой матрице требований каждая важная характеристика должна стоять рядом со своим источником: чертежом, контрактом, детальной спецификацией, требованием заказчика или документом поставщика. Отметьте каждую строку как обязательное требование, проектную цель или заявленное поставщиком значение.

Это предотвращает типичную ошибку: перенос значений из даташита оригинального бренда с предположением, что у любой альтернативы такой же диапазон монтажа или такое же отраслевое одобрение. На официальных страницах TE для DR-25 оригинальная трубка описывается как сшитый эластомер с коэффициентом 2:1, стойкостью к жидкостям и истиранию, рабочим диапазоном от -75 до 150 °C и минимальной температурой усадки 175 °C для конкретного изделия.[4] Эти значения характеризуют продукт TE и не подтверждают свойства трубки другого поставщика.

3. Определите, обязателен ли статус QPD/QPL

Задайте один прямой вопрос: контракт требует квалифицированный продукт/источник или инженерия может одобрить альтернативу по характеристикам?

Если статус QPD/QPL обязателен, проверьте в актуальной базе соответствующие спецификацию, изготовителя и продукт. Логотип, заголовок каталога, шаблон сертификата, заявление дистрибьютора или посторонний лабораторный отчёт не являются заменой.

Если альтернатива разрешена, зафиксируйте основание одобрения и ограничения. Например: только одна платформа, одна зона жгута, заданный температурный диапазон, применение только в MRO или конкретный чертёж заказчика.

4. Проверьте размерное окно восстановления

Обозначение «2:1» — это только номинальное соотношение. Оно не доказывает, что выбранный размер пройдёт через самый крупный разъём, плотно восстановится на самом малом жгуте или даст необходимую толщину стенки.

Проверьте как минимум:

• минимальный внутренний диаметр в расширенном состоянии;
• максимальный внутренний диаметр после полной усадки;
• толщину стенки после усадки и допуск;
• продольное изменение;
• форму поставки, длину на катушке и допуск отрезка;
• максимальный диаметр, через который трубка должна пройти при сборке;
• минимальный и максимальный наружный диаметр кабеля или жгута после сборки.

Практическая первая проверка:

Минимальный расширенный ID > максимальный диаметр прохода
Максимальный восстановленный ID < минимальный наружный диаметр целевого жгута

Эти неравенства необходимы, но недостаточны. Нарастание толщины, переходы ответвлений, оплётка, маркировка, клеевой слой, материалы разъёма и радиус изгиба при прокладке могут изменить результат.

5. Запросите контролируемый даташит и технологическое окно

В документе поставщика должны быть код продукта, редакция или дата выпуска, единицы измерения, размерные допуски, методы испытаний и чёткое разделение между требованием, типовым значением и результатом испытания.

Для монтажа запросите и температуру начала восстановления, и условия полной усадки. Дополнительно уточните допустимый способ нагрева, скорость нагрева или время выдержки, а также ограничения для изоляции кабеля, вставки разъёма, оплётки, клея и формованного кожуха в сборке.

Не составляйте рабочую инструкцию по даташиту конкурирующего изделия.

6. Проверяйте протокол испытаний, а не только графу «Пройдено»

Полезный протокол должен содержать:

• лабораторию и номер отчёта;
• заявителя, наименование образца, модель и количество образцов;
• связь с партией, если заявляются данные серийной партии;
• даты получения образца и проведения испытаний;
• метод испытаний и его редакцию;
• кондиционирование, температуру и длительность воздействия, число образцов;
• ссылки на оборудование и калибровку;
• отдельные показания, средние значения, единицы и пределы приёмки;
• отклонения, фотографии и утверждение уполномоченного лица.

Метод так же важен, как число в результате. Значение прочности после одного режима кондиционирования нельзя автоматически сравнивать с результатом после другой жидкости, температуры, длительности, геометрии образца или процедуры восстановления.

7. Сопоставьте реальные жидкости и температурный цикл

Фраза «стойкая к топливу» не является полным требованием. Укажите конкретную жидкость, концентрацию или марку, температуру и длительность воздействия, а также свойство, измеряемое после выдержки.

Для авиационного, оборонного или наземного оборудования перечень может включать авиационное топливо или керосин, гидравлическую жидкость, смазочное масло, антифриз, моющие составы, солевой раствор или воду. Точный перечень зависит от зоны установки и практики обслуживания. Отчёт по одному сорту керосина не доказывает стойкость к любому авиационному топливу, гидравлической жидкости или растворителю.

Температурные данные также должны соответствовать задаче: постоянная температура, кратковременный перегрев, тепловое старение, гибкость при низкой температуре, термошок или циклирование. Температура восстановления при монтаже и постоянная рабочая температура — разные параметры, их нельзя подменять друг другом.

8. Свяжите доказательства с серийной партией

Уточните, как рулон, поставленный через шесть месяцев, будет связан с материалом, который проходил испытания. Защищаемый комплект доказательств может включать:

• изготовителя и код продукта;
• номер партии на рулоне, упаковке и CoC;
• дату изготовления и сведения о хранении/сроке годности;
• прослеживаемость сырья или компаунда;
• запись размерного контроля;
• регулярные испытания партии и план выборки;
• обязательство уведомлять об изменении рецептуры, площадки, процесса или метода испытаний.

Типовой квалификационный отчёт может поддерживать одобрение продукта, но не заменяет входной контроль и постоянное управление процессом.

9. Проверьте образец на реальной конструкции жгута

Установите предложенный размер на представительскую сборку с использованием предусмотренного инструмента и рабочей инструкции. Зафиксируйте:

• размеры до и после восстановления;
• профиль времени и температуры;
• состояние изоляции кабеля, оплётки, маркировки и разъёма;
• поверхность, разрывы, поджоги, воздушные полости и продольное смещение;
• поведение при изгибе и прокладке после охлаждения;
• адгезию или герметизацию, если используется клей или формованный переход.

Для ответственных программ определите инженерные испытания после монтажа: истирание, растяжение/нагрузка, воздействие жидкостей, температурное циклирование, диэлектрические проверки, вибрация, герметичность или другие проверки программы. Письменно одобрите материал с точным продуктом, размером, редакцией документа и допустимой областью применения.

Что показывает доступный отчёт ZH-DR — и чего он не показывает

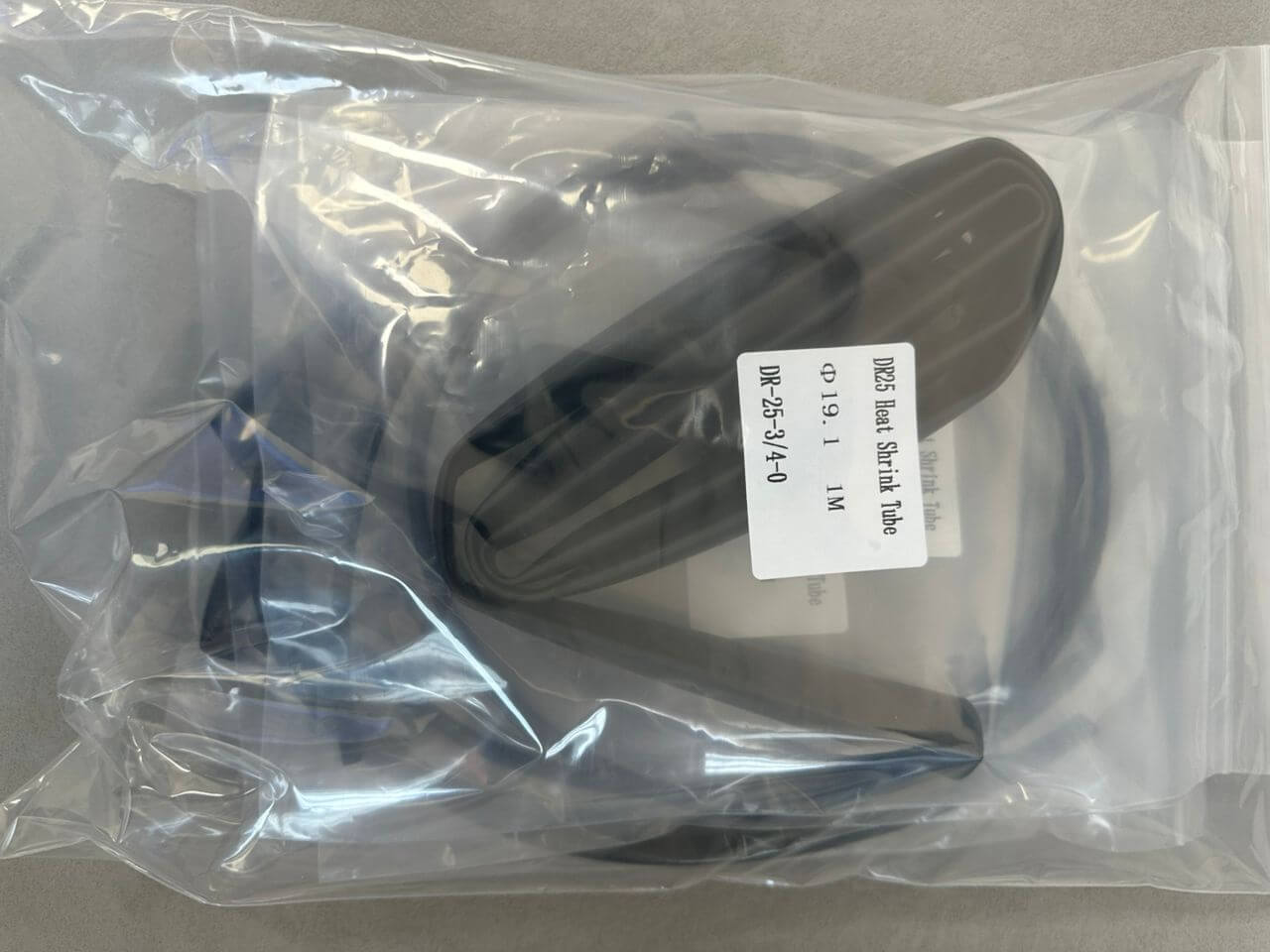

В локальном комплекте доказательств есть отчёт сторонней лаборатории для модели ZH-DR, номер отчёта KK24061201B(E), дата 31 июля 2024 года. В отчёте указан предоставленный образец длиной 15 м и методы испытаний GJB 7270-2011 и GJB 7274-2011.[5]

Ниже приведены отдельные результаты отчёта. Их следует рассматривать вместе с подготовкой образцов, кондиционированием и критериями приёмки, указанными в самом документе.

В отчёте также приведены результаты воздействия керосина RP-3, гидравлического масла №15, 5%-ного раствора NaCl, смазочного масла №8 и авиационного антифриза. Это полезные данные для конкретных применений. Однако, поскольку в отчёте указаны методы GJB, корректно называть их данными испытаний образца ZH-DR по методам GJB, а не доказательством квалификации AS23053/16 или включения в QPD.

Это различие не является недостатком; так выглядит профессиональная проверка доказательств. Закупщик может использовать отчёт, чтобы понять, что именно испытано, а затем запросить недостающие сопоставления методов, связь с партией или валидацию для конкретной программы.

Какие данные включить в RFQ, чтобы быстрее получить инженерный ответ

В первый запрос цены включите:

1. исходного изготовителя и полный номер детали либо контролируемый чертёж/спецификацию;
2. требуемый маршрут одобрения: точный продукт, альтернатива после инженерного одобрения или источник из QPD/QPL;
3. минимальный и максимальный наружный диаметр кабеля или жгута;
4. максимальный разъём, соединение или элемент, через который должна пройти трубка;
5. требуемую длину отрезка или количество на катушке, цвет, маркировку и упаковку;
6. постоянную рабочую температуру и кратковременные температурные пики;
7. конкретные жидкости/химикаты, температуру и длительность воздействия;
8. требования по истиранию, вибрации, горючести, электрическим и другим воздействиям;
9. материалы сопряжённого клея, формованного кожуха, оплётки, backshell и изоляции кабеля;
10. требуемые документы: контролируемый даташит, чертёж размеров, CoC, протокол испытаний, данные партии, план выборки или запись QPD;
11. годовой объём, количество образцов, место поставки и желаемую дату.

С такими исходными данными поставщик сможет ответить рекомендуемым размером и перечнем пробелов в доказательствах, а не отправить общее коммерческое предложение.

Пять тревожных признаков при проверке поставщика

• «MIL-Spec» указано без спецификации, slash sheet, редакции, записи продукта или основания квалификации.
• В протоколе испытаний указано только семейство материала, но нет связи с предлагаемой моделью или партией.
• Все результаты обозначены как «Pass», но отсутствуют метод, кондиционирование, единицы, количество образцов и отдельные показания.
• Поставщик повторяет температурные или химические заявления оригинального бренда, но не предъявляет собственные контролируемые данные.
• Образец предлагают до того, как поставщик запросил наружный диаметр кабеля, максимальный диаметр прохода, среду эксплуатации и маршрут одобрения.

Часто задаваемые вопросы

Альтернатива типа DR-25 автоматически взаимозаменяема с Raychem DR-25?

Нет. Предлагаемая альтернатива должна быть одобрена по действующему чертежу, размерам, требованиям к материалу, доказательствам испытаний и процессу применения. Если чертёж требует оригинальную деталь или квалифицированный источник, маршрут инженерного одобрения замены может быть недоступен.

Доказывает ли отчёт сторонней лаборатории квалификацию AS23053/16?

Сам по себе — нет. Отчёт подтверждает названные в нём образец, метод и условия. Если контракт требует статус QPD/QPL, проверьте актуальную запись продукта и изготовителя в официальной базе.

Какие размеры важнее всего для RFQ по термоусадочной трубке?

Укажите минимальный и максимальный наружный диаметр кабеля, а также максимальный диаметр, через который должна пройти трубка. Одного номинального коэффициента усадки 2:1 недостаточно для выбора размера.

Достаточно ли сравнить только рабочую температуру и коэффициент усадки?

Нет. Сравните также размеры до и после усадки, толщину стенки, продольное изменение, методы испытаний жидкостями и старения, требования по горючести и электрическим свойствам, процесс монтажа, прослеживаемость и статус документов.

Что приложить к запросу образца?

Укажите целевой номер детали или эксплуатационное требование, размеры кабеля, среду применения, сопряжённые материалы, требуемый маршрут одобрения и планируемые испытания. Попросите поставщика обозначить модель образца, размер, партию и редакцию подтверждающего документа.
